СИСТЕМЫ С ИЗМЕНЯЕМОЙ ФОРМОЙ СТРУЙ

Насадка С Изменяемой Формой Струй И Одноосевым Поворотным Приводом

Фонтанная насадка с изменяемой формой струи, сочетающая расширяющиеся и сходящиеся водные рисунки, одноосевое движение в диапазоне ±60°, RGB-подсветку и управление, совместимое с DMX512.

Главная » Оборудование для фонтанов » Системы С Изменяемой Формой Струй » КАЧАЮЩАЯСЯ НАСАДКА С ИЗМЕНЯЕМОЙ ФОРМОЙ СТРУИ
Huaxin variable-pattern fountain nozzle mounted on a single-axis swivel drive

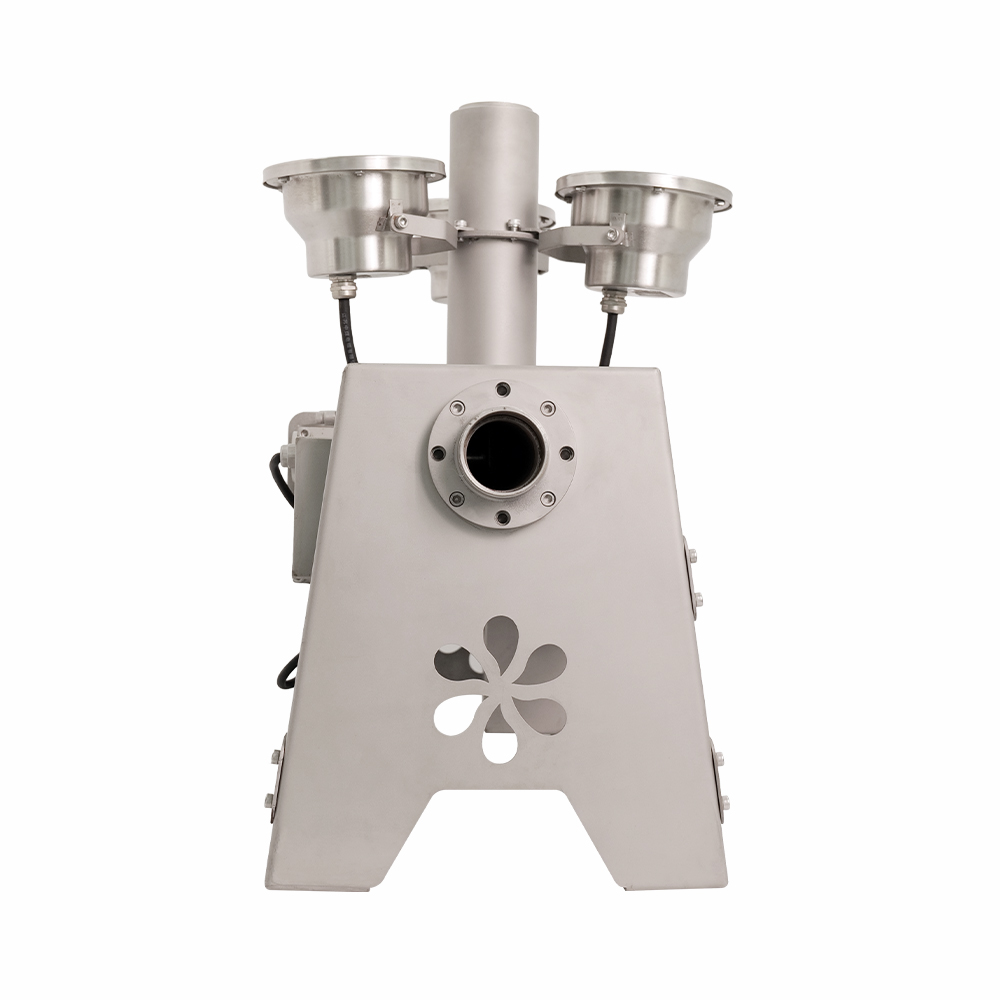

Alternative angle of the Huaxin swinging variable fountain nozzle assembly

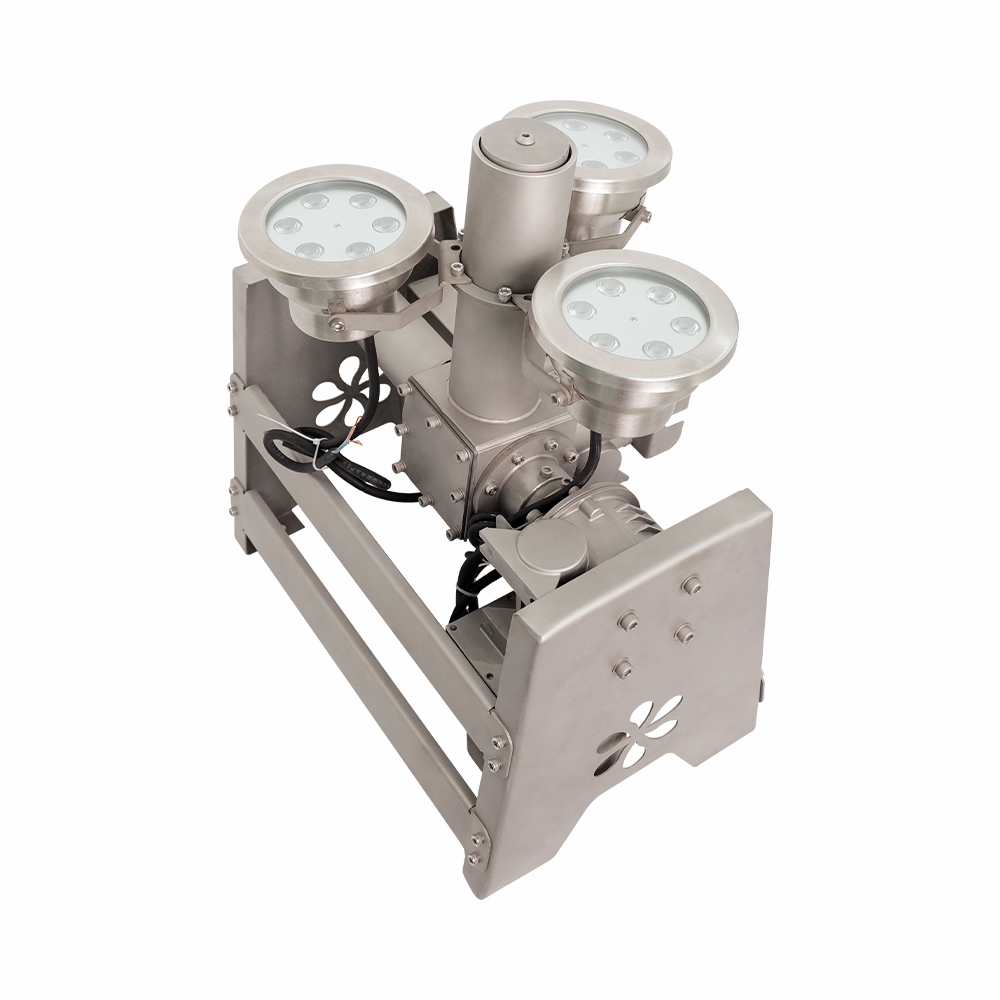

1. Close-up of three RGB lights arranged around the Huaxin swinging variable fountain nozzle
Huaxin variable-pattern fountain nozzle mounted on a single-axis swivel drive
Alternative angle of the Huaxin swinging variable fountain nozzle assembly
1. Close-up of three RGB lights arranged around the Huaxin swinging variable fountain nozzle

СИСТЕМЫ С ИЗМЕНЯЕМОЙ ФОРМОЙ СТРУЙ

Насадка С Изменяемой Формой Струй И Одноосевым Поворотным Приводом

Изменение формы струи воды с возможностью направленного перемещения в пределах ±60°.

Качающаяся фонтанная насадка Huaxin с изменяемой формой струи сочетает расширяющиеся и сходящиеся водные рисунки с одноосевым поворотным приводом. Она позволяет изменять форму распыления и направление струи без изменения установленного положения оборудования, предоставляя проектировщикам больше возможностей для создания динамических эффектов в музыкальных фонтанах, танцующих фонтанах и водных шоу. Встроенная RGB-подсветка и управление, совместимое с DMX512, позволяют координировать последовательности водных и световых эффектов.

Изменяемые водные рисунки · Одноосевое движение ±60° · RGB-подсветка 3 × 36 Вт · Управление, совместимое с DMX512

Запросить предложение

ПОЧЕМУ СТОИТ ВЫБРАТЬ КАЧАЮЩУЮСЯ НАСАДКУ С ИЗМЕНЯЕМОЙ ФОРМОЙ СТРУИ?

Close-up of the expanded water pattern from a Huaxin integrated variable fountain nozzle
Close-up of a partially narrowed water pattern from a Huaxin integrated variable fountain nozzle
Close-up of the converged water pattern from a Huaxin integrated variable fountain nozzle
Close-up of the expanded water pattern from a Huaxin integrated variable fountain nozzle
Close-up of a partially narrowed water pattern from a Huaxin integrated variable fountain nozzle
Close-up of the converged water pattern from a Huaxin integrated variable fountain nozzle

Форма и направление из одной позиции

Механизм изменения формы струи позволяет переключаться от более узкого водного рисунка к более широкому, а поворотный привод изменяет направление струи. Сочетание этих функций расширяет разнообразие визуальных эффектов, которые один установленный модуль может создавать в рамках запрограммированной последовательности работы фонтана.

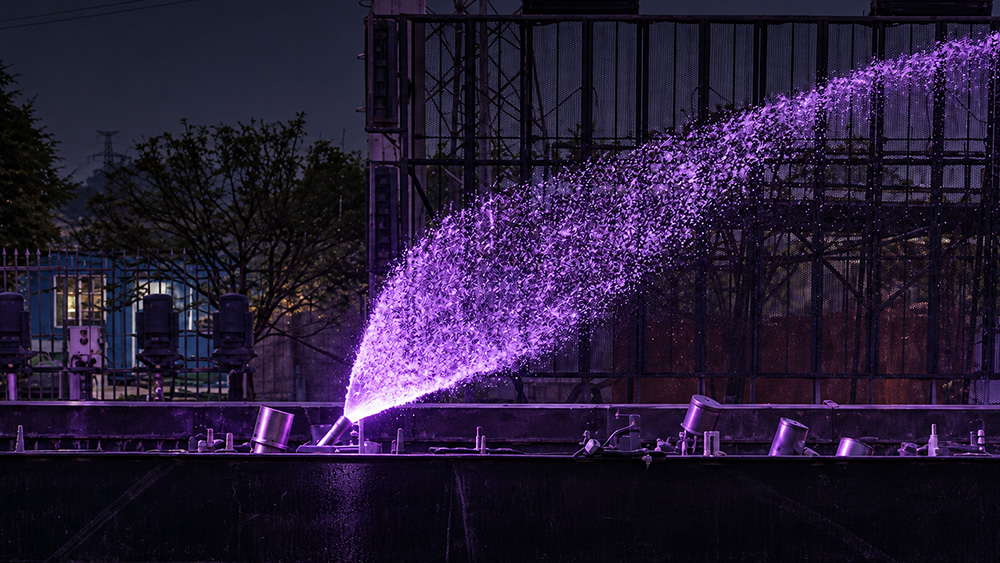

Water effect visualization for a Huaxin swinging variable fountain nozzle
Water effect visualization for a Huaxin swinging variable fountain nozzle

ПОВОРОТ В ДИАПАЗОНЕ ±60° ДЛЯ СОЗДАНИЯ НАПРАВЛЕННЫХ ЭФФЕКТОВ

Одноосевой привод перемещает насадку в заданном диапазоне ±60°. Это позволяет изменяемой водной струе двигаться в одной плоскости, помогая проектировщикам создавать направленное движение в общей композиции фонтана.

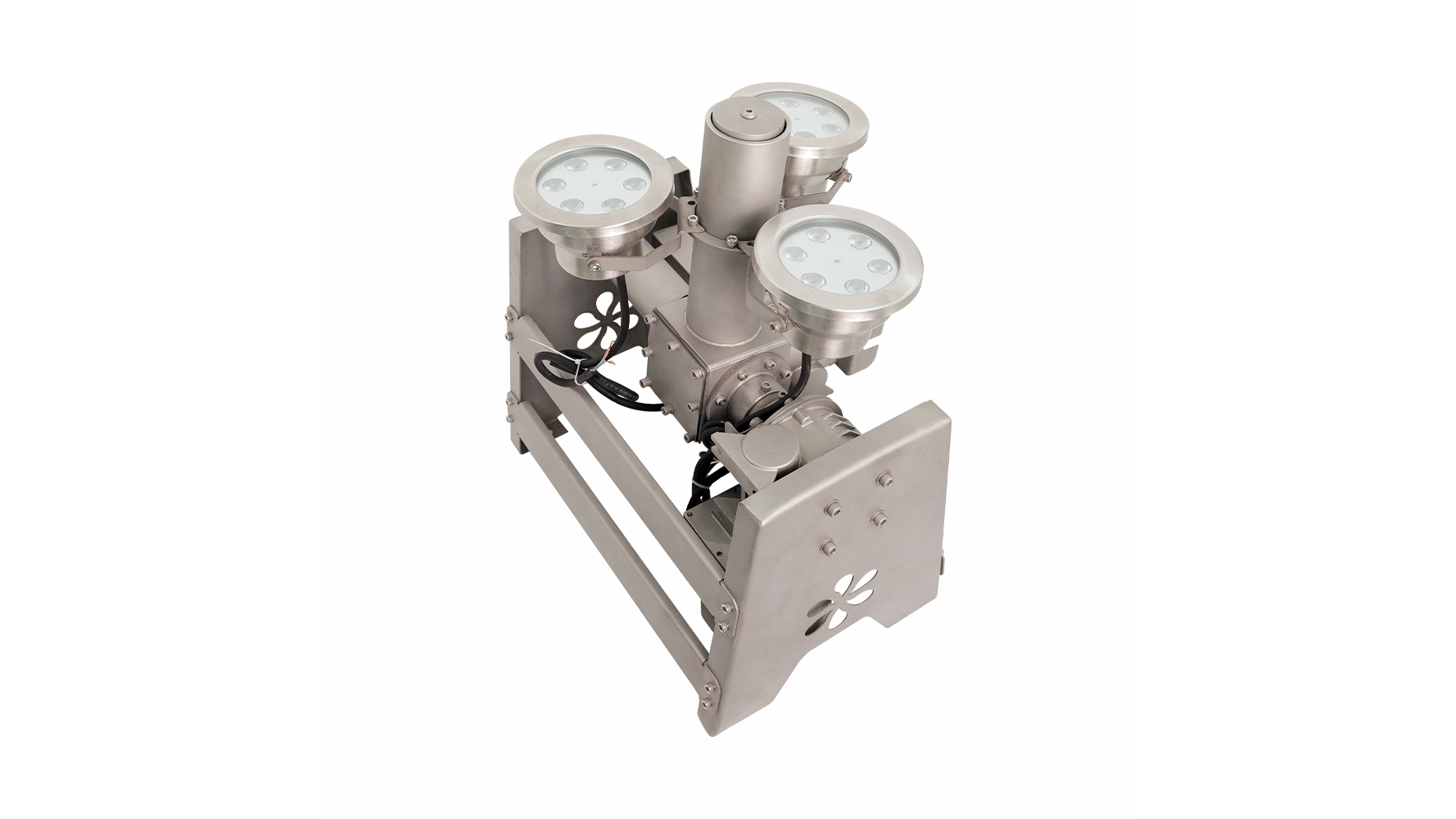

1. Close-up of three RGB lights arranged around the Huaxin swinging variable fountain nozzle
1. Close-up of three RGB lights arranged around the Huaxin swinging variable fountain nozzle

RGB-освещение с управлением, совместимым с протоколом DMX512

Три встроенных RGB-светильника мощностью 36 Вт каждый подсвечивают водный эффект. Управление, совместимое с DMX512, позволяет интегрировать устройство в совместимую систему управления шоу, координируя изменение формы струи, поворотное движение и подсветку в соответствии с запрограммированной последовательностью.

Технические характеристики

ХарактеристикаЦенить
МатериалНержавеющая сталь SUS304
Габаритные размеры (Д × Ш × В)540 × 420 × 590 mm
Масса нетто40 kg
Соединение выходного отверстия для водыDN50
Соединение входного отверстия для водыDN50, наружная резьба
Ориентировочная высота струи4–15 m
Схема приводаНасадка с изменяемой формой струи и одноосевой поворотный привод
Функция изменения формы струиПрограммируемый эффект расширения и сужения водной струи
Диапазон поворота±60°
Выходной крутящий момент механизма изменения формы струи / поворотного привода120 / 85 N·m
Общая номинальная мощность600 W
Передаточное отношение редуктора1:10
Рабочее напряжение двигателяAC 55–70 V / DC 60–90 V
Конфигурация подсветкиВстроенная RGB LED-подсветка, 3 × 36 Вт, DC 24 В
Совместимость элементов управленияDMX512
Кабель двигателяJHS, 4 × 2.5 mm²
Кабель датчикаJHSP, 3 × 1.5 mm²
Напряжение питания датчика24 V DC

Указанная высота струи является ориентировочной и зависит от формы водной струи, положения поворотного механизма, расхода и напора насоса, а также условий эксплуатации. Габаритные размеры относятся к корпусу оборудования; необходимо предусмотреть дополнительное пространство для движения, подключения и технического обслуживания. Уточните параметры электропитания двигателя и подсветки для выбранной конфигурации.

Монтаж, водоснабжение и контроль

Установите устройство в фонтан, обеспечив его погружение в чистую воду при наличии стабильной подачи. Согласуйте рабочий уровень воды, ориентацию при монтаже и подключение к входному патрубку DN50 с проектной схемой трубопроводов и планируемым водным эффектом.

Проверьте подвижный узел и зону распыления по обоим краям запланированной траектории движения. Убедитесь, что расположенные поблизости трубопроводы, осветительные приборы и элементы конструкции бассейна не препятствуют движению, а также предусмотрите достаточно свободного пространства для полноценного формирования водной струи и зоны её падения.

Проложите кабели так, чтобы они не препятствовали движению оборудования, и обеспечьте доступ к приводу, механизму форсунки и системе освещения для проведения технического обслуживания. Согласуйте параметры источников питания, интерфейса DMX512, распределения каналов и программирования с системой управления фонтаном, предусмотренной проектом.

Обсуждение требований к установке

ВОПРОСЫ О КАЧАЮЩЕЙСЯ НАСАДКЕ С ИЗМЕНЯЕМОЙ ФОРМОЙ СТРУИ

Стандартная и интегрированная модели изменяют форму водной струи при фиксированном направлении установки. Качающаяся модель дополнительно обеспечивает направленное движение по одной оси в диапазоне ±60° и оснащена RGB-подсветкой 3 × 36 Вт с управлением, совместимым с DMX512.

Обычный качающийся фонтан изменяет направление водной струи, формируемой выбранной насадкой. Эта модель также оснащена механизмом изменения формы струи, который позволяет переключаться между расширяющимся и сходящимся водными рисунками в рамках запрограммированной последовательности работы фонтана.

Модель имеет одну ось поворота и отдельную функцию изменения формы водной струи. Эта комбинация обозначается как качающаяся насадка с изменяемой формой струи и одноосевым приводом, а не как двухосевой или трёхосевой поворотный модуль.

СВЯЗАННЫЕ ФОНТАННЫЕ НАСАДКИ С ИЗМЕНЯЕМОЙ ФОРМОЙ СТРУИ

Huaxin standard variable-pattern fountain nozzle

НАСАДКА С ИЗМЕНЯЕМОЙ ФОРМОЙ СТРУЙ — СТАНДАРТНАЯ

Регулировка формы струи с помощью электропривода и обратная связь по положению для проектов с раздельным управлением движением и подсветкой.

Huaxin integrated variable-pattern fountain nozzle with DMX512 control and RGB lighting

Насадка С Изменяемой Формой Струй — Интегрированная

Регулировка рисунка со встроенным управлением (совместимым с DMX512) и RGB-подсветкой (3 × 9 Вт).

Определите форму и движение для своего шоу

Отправьте план размещения фонтанного оборудования, требуемое количество, целевую высоту струи, предпочтительные водные рисунки, направление поворота и сведения о системе управления. Huaxin поможет оценить расположение оборудования, необходимое пространство для движения, гидравлические требования и конфигурацию системы управления для вашего проекта.
